Tank Tartım Sistemleri

Endüstride sıvı

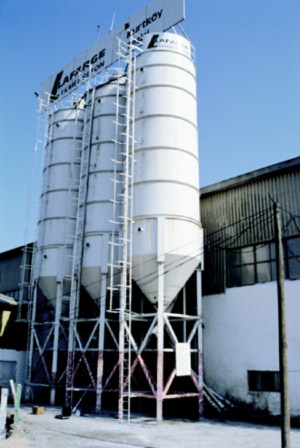

Endüstride sıvı-katı malzeme ile dolup boşalan Tank, Silo, Bunker ve Mikserlerin devamlı olarak ağırlığının ölçümünü yapan sistemlerdir.
Bu sistemler ; İmalat muhasebesi-üretim takibi ile kalite arttırıcı faaliyetlere katkısı açısından proseslerde kaçınılmaz olmaktadır. En çok 1 ile 200 ton arasında kömür, sıvı, çelik, rafineri ve kimya tesislerinde, depolama tanklarında, içecek, gıda, yem, hazır beton, boya, çimento gibi sektörlerde uygulama alanı bulmaktadır.

Sistem; devamlı olarak tank içinde bulunan malzeme miktarını gösterir. Otomasyon sistemlerine istenilen sinyalleri gönderebilmektedir. (0-10V, 4-20mA, BCD, RS 232 vs.). Dolum veya karışımlar için programlanabilen miktarda malzeme alabilir veya boşaltabilir (Röle çıkışları). Amaca ve uygulamaya bağlı olarak indikatör seçilmektedir.

Tank altına yerleştirilecek yük hücreleri (load cell) ve yük hücresi montaj ayakları bunlara bağlı bir bağlantı kutusu (j-box) ve digital tartı göstergesinden meydana gelmektedir. Yük hücresi sayısı, kapasitesi veya tipi yapılacak uygulamaya göre değişiklik gösterir.
Tank Ölçme Sistemlerinde; Uygulama ağırlık, şekil ve prosese göre değişiklik arz ettiğinden bu konuda firmamız elemanları ile temas kurulmasu gerekmektedir.

Sistemler %0.03 doğruluk sınıfında çalışabilmektedir.

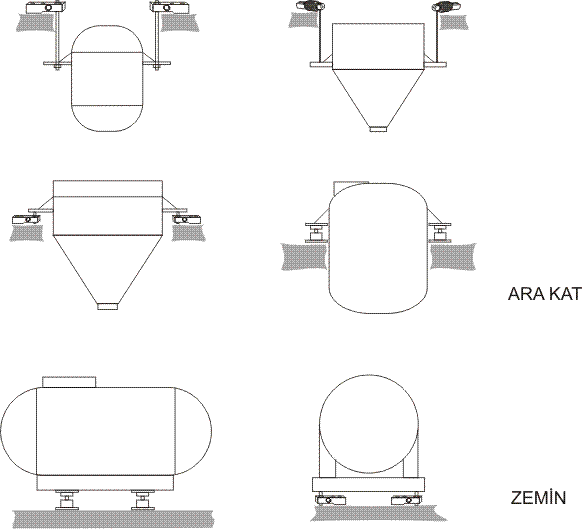

Tank Tartı sistemleri ayak tipine göre askı veya bası tipi olarak ana iki gruba ayrılırlar.

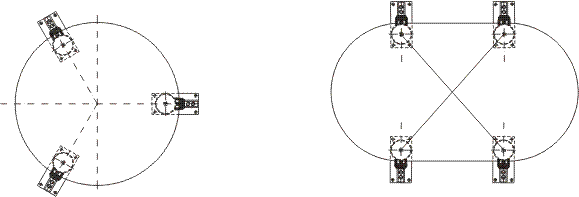

Tank yapısına göre ayak sayısı seçimi genelde yuvarlak tanklarda 3, yatık tanklarda 4 olmak üzere tankın fiziksel şekline göre yapılır. Ayak sayısında üst sınır yoktur.



Ayak yer seçiminde kural her ayağa eşit yük gelecek şekilde dağıtım yapmaktır.
Ayağın oturacağı yer max. yükte esnemeyecek ve açı değiştirmeyecek özellikte olmalıdır.

Tank ayağında kapasite seçimi:
BT: Tank Boş Ağırlığı
MT: Tank İçine Doldurulacak Max. Malzeme Ağırlığı
LN: Ayak Sayısı
NT: Tank Ayağı Kapasitesi

NT=(BT+MT) / LNx1.6 formülü ile bir ayak kapasitesi bulunur.

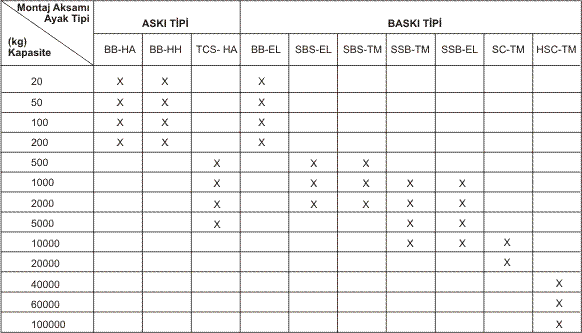

Tablodan (NT£ seçilerek ayak kapasitesi) olacak şekilde en yakın ayak kapasitesi seçilir.



EL tipi tank ayakları vibrasyonlu ve darbeli ortamlar içindir.
Tank ayakları ile ilgili detaylı bilgi www.esit.com.tr adresinden Montaj Ayakları bölümünden alınabilir.
Tank Tartım sistemlerinde tank giriş ve çıkış boruları tartımı engellemeyecek şekilde kompansatör kullanılarak tanka bağlanmalıdır.
Atmosfere kapalı tank tartım sistemlerinde firmamız elemanı ile temas kurunuz. Kaba ölçüm istenilen tank tartım sistemlerinde %0.5-5, 3 ayaklı sistemlerde 1 adet, 4 ayaklı sistemlerde 2 adet yük hücresi kullanılarak ölçüm yapılabilir. Bu durumda yük hücresi kullanılmayan ayaklar için özel tasarım gereklidir.
